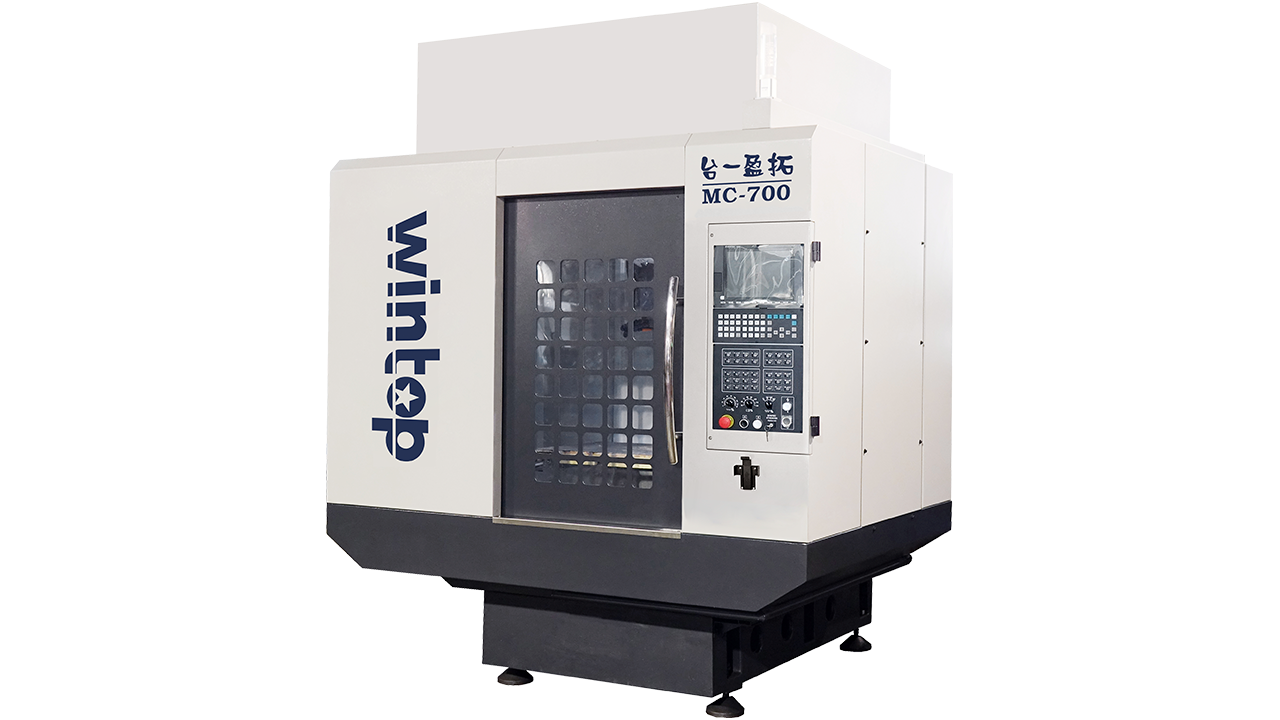

产品介绍
产品特性
高刚性、高精度的机身结构
床身
机床床身采用HT300灰铸铁和退火处理，强度高，耐磨性与减震性好，精度稳定，满足高速高精度的加工要求。
底座
超宽底座设计，同时降低底座重心，将机器重心调至最佳稳定高度。
立柱
立柱底部跨距加宽，提升机床的稳定性；
主轴
24000rpm直接式主轴，轴承跨距大，强大支撑；采用预压及外部冷却，有效改善热延伸，保障加工精度持久稳定。
经动平衡校正，有效减少噪音及振动，降低功耗，提高主轴使用寿命。
润滑系统
采用轨道润滑自动注油器，间歇式定时定量控制注油量，可持久润滑运动部件；
底座大倾斜泄水道，迅速冲刷切屑，避免堆积于机台内，提高排屑效果，且加快切屑液的回流速度。
规格参数
项 目 | 单位 | 规 格 | ||||
控制器 | SYNTEC 22MA | |||||
行程 | ||||||
X、Y、Z轴行程 | mm | 700×450×350 | ||||
主轴鼻端至工作台面 | mm | 标配 | 选配 | 选配 | 选配 | |
180-530 | 210-560(加高30) | 310-660(加高130) | 410-760(加高230) | |||
主轴中心到Z轴护罩面距离 | mm | 470 | ||||
工作台 | ||||||
工作台尺寸 | mm | 800×450 | ||||
工作台最大载重 | kg | 400 | ||||
T型槽尺寸（宽×间距×槽数） | mm×mm×个 | 18×100×4 | ||||
主轴 | ||||||
主轴转速 | rpm | 24000(直结式) | ||||
主轴马达功率 | kW | S1：3.7 S6(10%):7.5 | ||||
主轴马达扭矩 | N.m | S1：12 S6(10%):23.8 | ||||
主轴锥度 | / | BT-30 | ||||
主轴直径 | mm | Ø100 | ||||
进给率 | ||||||
X、Y、Z轴最快进给速度 | m/min | 48×48×36 | ||||
最大切削进给速度 | m/min | 10×10×10 | ||||
X、Y、Z轴马达功率 | kW | 2.4×2.4×3.9 | ||||
X、Y、Z轴马达扭矩 | N.m | 11.5×11.5×18.6 | ||||
精度 | ||||||
双向定位精度(全行程) | mm | 0.01 | ||||
双向重复定位精度(全行程) | mm | 0.006 | ||||
圆弧差补精度（X、Y轴） | mm | 0.015 | ||||
自动换刀机构 | ||||||
换刀机构型态 | / | 夹臂式 | ||||
刀库容量 | 支 | 标配 | 选配 | |||
21 | 26 | |||||
最大刀径(满刀/邻空刀） | mm | Ø60/Ø80 | ||||
最大刀长 | mm | 200 | ||||
最大刀具重量 | kg | 3 | ||||
其它 | ||||||
切削液泵浦 | w | 750 | ||||
压缩空气压力 | kg/cm² | 6 | ||||
电力需求 | kVA | 20 | ||||
机台尺寸及重量 | ||||||
主机重量（约） | kg | 3225(标准高) | ||||
铸铁床身 | 牌号 | HT300 | ||||
机台尺寸（左右×前后×高） | mm | 2000×2360×2820(标准高) | ||||
机台占地尺寸(左右×前后×高) | mm | 2510×2855×2820(标准高) | ||||
标准配置: | ||||||
1.夹臂式刀库 | 2.水箱 | 3.外接式手摇轮 | ||||
4.自动润滑系统 | 5.水平调整块 | 6.三色警示灯 | ||||
7.LED工作灯 | 8.全密闭式外罩 | 9.主轴松刀吹气装置 | ||||
10.切削吹气装置 | 11.机台切削液系统 | 12.同步攻丝 | ||||
13.乙太网络 | ||||||
选购配置: | ||||||
1.第四轴 | 2.自动对刀仪 | 3.工件量测系统(探头) | ||||
4.主轴冷却机 | 5.油雾吸收器 | 6.圆盘式油水分离器 | ||||
7.左或右侧门自动门 | 8.正面自动门 | 9.两个切削液泵浦 | ||||
10.自动关电系统 | 11.水枪 | 12.风枪 | ||||
