产品介绍
产品特性

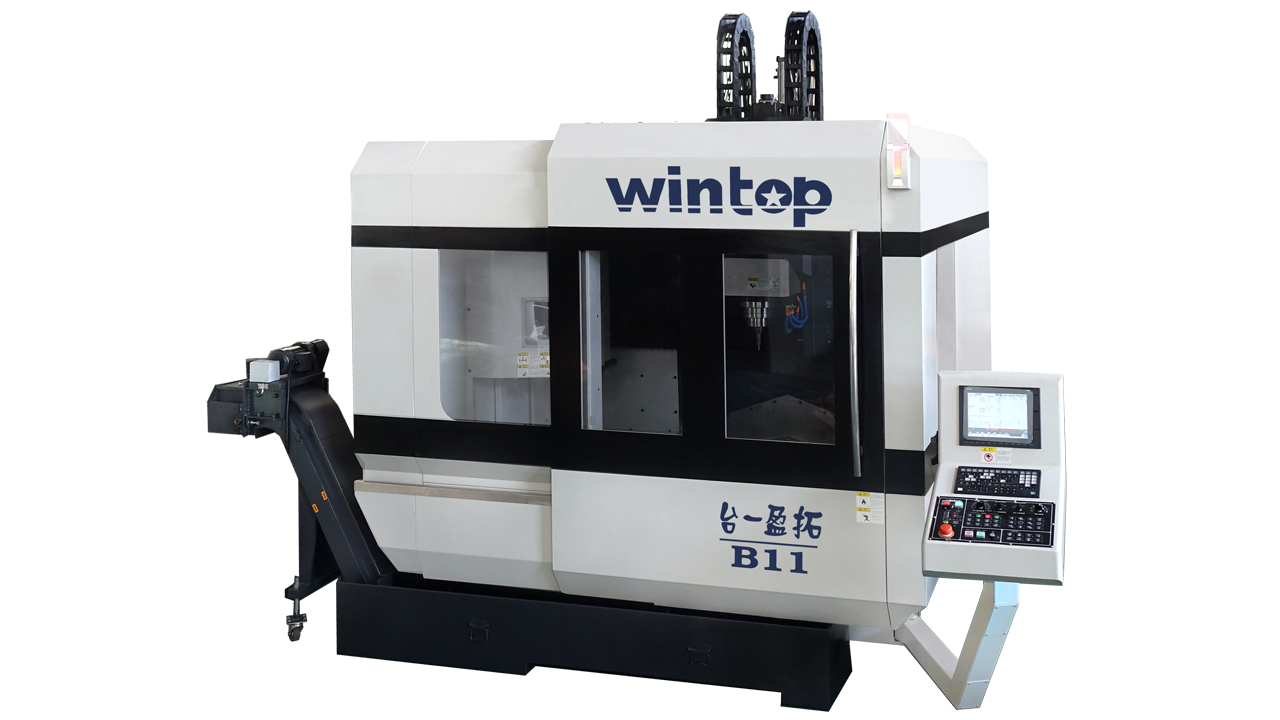

■专属模具制造与精密零件加工所设计研发的高速龙门加工中心机，高刚性机台结构设计，可承载高速度之铣削；
整机结构经FEM等应力分析，结构刚性最佳化，机台的耐久性与精确度更优。
■大跨距鞍座设计，加强对头部铸件的支撑力，增加与门柱的结合面，有效增加移动与切削的刚性，减少机床变型量。
■底座采用T型架构，刚性强，配合各轴强化设计，使刚性与稳定性发挥到极致，确保高速加工的精准度。
■超宽与超高的门柱设计及大于有效行程的工作台，增加了安排大型工件的夹治具区，空间大，更便于大件产品加工。
■广泛应用于模具、汽车、航空航天、电力、机车、塑料机械、工程机械等领域。
机台参数
| 项 目 | 单位 | 规 格 |
| 控制器 | M80VA 、M830（选配） | |
| 行程 | ||
| X、Y、Z轴行程 | mm | 1050×700×500 |
| 主轴鼻端至工作台面 | mm | 150～650 |
| 龙门宽度 | mm | 1080 |
| 工作台 | ||
| 工作台尺寸 | mm | 1050×700 |
| 工作台最大载重 | kg | 800 |
| T型槽尺寸（宽×间距×槽数） | mm×mm×个 | 18×125×6 |
| 主轴 | ||
| 主轴转速 | rpm | 24000(电主轴) |
| 主轴马达功率 | kW | S1：18 S6(60%):23 |
| 主轴锥度 | / | HSK-A63 |
| 主轴直径 | mm | 170 |
| 进给率 | ||
| X、Y、Z轴最快进给速度 | m/min | 30×30×30 |
| X、Y、Z轴马达功率 | kW | 3.5×3.5×3.5 |
| 精度 | ||
| 双向定位精度(全行程) | mm | 0.01×0.007×0.007（装光栅尺） 0.01（不装光栅尺） |
| 双向重复定位精度(全行程) | mm | 0.005×0.004×0.004（装光栅尺） 0.005（不装光栅尺） |
| 圆弧差补精度（X、Y轴） | mm | 0.01 |
| 自动换刀机构 | ||
| 换刀机构型态 | / | 圆盘式 |
| 刀库容量 | 支 | 24 |
| 最大刀径(满刀/邻空刀） | mm | Ø80/Ø150 |
| 最大刀长 | mm | 250 |
| 最大刀具重量 | kg | 7 |
| 其它 | ||
| 切削液泵浦 | w | 750 |
| 压缩空气压力 | kg/cm² | 6 |
| 电力需求 | kVA | 35 |
| 机台尺寸及重量 | ||
| 主机重量（约） | kg | 8500 |
| 机台尺寸（左右×前后×高） | mm | 2730×3570×2640 |
| 机台占地尺寸(左右×前后×高) | mm | 3520×4370×3050 |
标准配置: | 选购配置: | |||
圆盘式刀库 主轴冷却机 SD卡 LED工作灯 切削吹气装置 内含记忆体500KB 同步攻丝 | 水箱+履带式排屑器 外接式手摇轮 水平调整块 全密闭式外罩 机台切削液系统 乙太网络 水枪 | 变压器 自动润滑系统 三色警示灯 主轴松刀吹气装置 底座卷屑系统 自动关电系统 | 第四轴 工件量测系统(探头) 圆盘式油水分离器 三轴光栅尺 | 自动对刀仪 油雾吸收器 风枪 |
