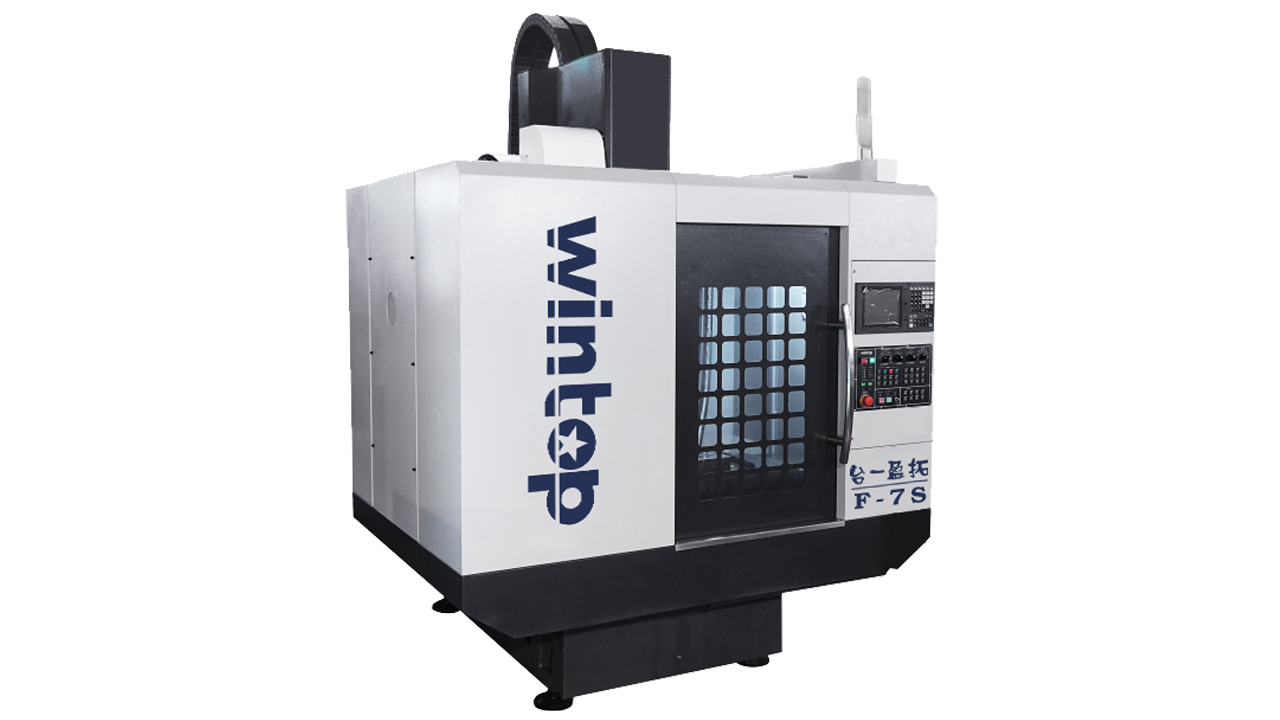

产品介绍
产品特性
有限元素分析,保证机械本体的最佳化一体式设计
机身采用高精度、高刚性铸件,经过高温退火及自然时效处理,持久稳定永不变形。
机身设计
机身与鞍座结构采用山型肋骨强化,力流线最短,确保最佳机体刚性;
基于出色的工程设计,加工中心底座及立柱的加强筋可以抗扭、减震,并把切削震动转移至非切削区域。
立柱使用扭矩管的设计,可以提供出色的刚性和抗弯、抗扭性能。
超宽底座设计,同时降低底座重心,将机床重心调至最佳稳定高度。
立柱底部跨距加宽,提升机床的稳定性。
主轴头
主轴头与立柱接触长度比例适当,提供主轴稳固支撑。主轴头内置独立冷却系统,持续稳定主轴头热量在合理范围,减少了主轴热延伸,确保加工精度。
配重
为满足高速,高灵敏加工需求,采用无配重的方式,同时机床增强伺服电机及螺杆的要求,Z轴带刹车,以保证机床的精度稳定持久,增长寿命。
丝杆
采用研磨级预拉双螺母丝杆,消除反向间隙,经热处理刚性高,耐磨损,抗扭力,使用寿命超长,保障了机台的加工高精度。
螺杆精度等级为C3级,螺距均匀,机床移动量精确,定位精度高。
交流伺服电机
采用超高性能伺服电机,重切削时提供更强动力;
在低进给的情况下,仍可保持高扭力;
高品质联轴器,保证丝杆与马达同轴心运动。
润滑系统
整机采用容积式润滑系统,并结合脱压式油泵,压力流量稳定,有效将油输送到每个润滑点,提供各滑道面均匀强制润滑,确保机台精度与使用寿命。
导轨
三轴采用滚柱高刚性滑轨,低摩擦,低噪音,确保加工时高稳定性。
规格参数
项 目 | 单位 | 规 格 | 规 格 | |
控制器 | M80VA | 0i-MF Plus(3B) | ||
行程 | ||||
X、Y、Z轴行程 | mm | 700×450×450 | 700×450×450 | |
主轴鼻端至工作台面 | mm | 150-600 | 150-600 | |
主轴中心到Z轴护罩面距离 | mm | 470 | 470 | |
工作台 | ||||
工作台尺寸 | mm | 800×450 | 800×450 | |
工作台最大载重 | kg | 400 | 400 | |
T型槽尺寸(宽×间距×槽数) | mm×mm×个 | 18×100×4 | 18×100×4 | |
主轴 | ||||
主轴转速 | rpm | 标配 | 选配 | 选配 |
12000(直结式) | 15000(直结式) | 12000(直结式) | ||
主轴马达功率 | kW | S1:5.5 S2(1/2H):7.5 | S1:5.5 S2(1/2H):7.5 | S1:7.5 S6(15%):15 |
主轴锥度 | / | BT-40 | BT-40 | BT-40 |
主轴直径 | mm | 120 | 120 | 120 |
进给率 | ||||
X、Y、Z轴最快进给速度 | m/min | 36×36×30 | 36×36×30 | |
X、Y、Z轴马达功率 | kW | 1.5×1.5×3.0 | 1.8×1.8×3.0 | |
精度 | ||||
双向定位精度(全行程) | mm | 0.007 | 0.007 | |
双向重复定位精度(全行程) | mm | 0.007 | 0.007 | |
圆弧差补精度(X、Y轴) | mm | 0.007 | 0.007 | |
自动换刀机构 | ||||
换刀机构型态 | / | 圆盘式(选购) | 圆盘式(选购) | |
刀库容量 | 支 | 20 | 20 | |
最大刀径(满刀/邻空刀) | mm | Ø80/Ø150 | Ø80/Ø150 | |
最大刀长 | mm | 200 | 200 | |
最大刀具重量 | kg | 7 | 7 | |
其它 | ||||
切削液泵浦 | w | 750 | 750 | |
压缩空气压力 | kg/cm² | 6 | 6 | |
电力需求 | kVA | 20 | 20 | |
机台尺寸及重量 | ||||
主机重量(约) | kg | 3400 | 3400 | |
机台尺寸(左右×前后×高) | mm | 2000×2360×2820 | 2000×2360×2820 | |
机台占地尺寸(左右×前后×高) | mm | 2510×2855×2820 | 2510×2855×2820 |
标准配置: | 选购配置: | |||
水箱 外接式手摇轮 水平调整块 全密闭式外罩 机台切削液系统 变压器 作业工具及说明书 | 自动润滑系统 三色警示灯 主轴松刀吹气装置 自动关电系统 LED工作灯 切削吹气装置 主轴冷却机 | 乙太网络 同步攻丝 SD卡 内含记忆体500KB CF卡 | 圆盘式刀库 自动对刀仪 油雾吸收器 两个切削液泵浦 风枪 | 第四轴 工件量测系统(探头) 圆盘式油水分离器 水枪 水箱+履带式排屑器 |
